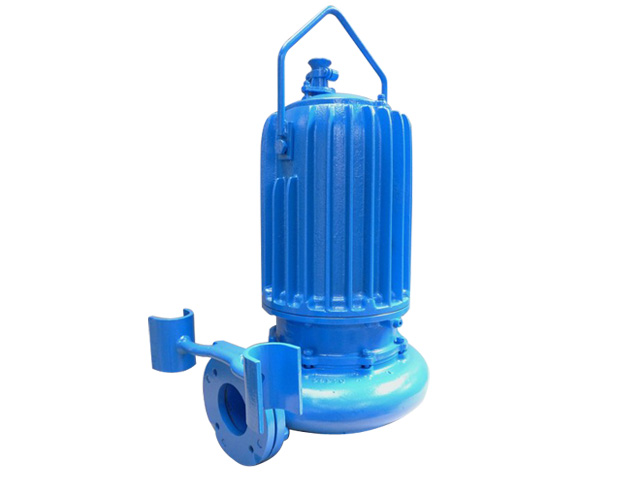

Čerpadlo SIGMA 80-GFHU-220-60-LU (SJ) 400 V



Ponorná kalová kanalizační čerpadla řady GFHU jsou speciální čerpadla, určená k čerpání odpadních vod, fekálií a surových kalů, obsahující neabrazivní pevné drobné kusovité a vláknité látky jako je papír, hadry, obvazy, zbytky jídel a různé splachy z ulic, případně menší množství písku, popela, štěrku, kousky dřev a jiné látky přicházející do kanalizace.



Uplatňují se v kanalizačních soustavách, v čistírnách odpadních vod, v průmyslových zařízeních, ve stokových sítích, v různých jímacích objektech.



Maximální hustota čerpané kapaliny................................ 1 100 kg.m-3

Maximální teplota čerpané kapaliny................................. 40°C

Maximální teplota pracovního prostředí........................... 40°C

Dovolený rozsah pH čerpané kapaliny............................. 6,5 - 7,5 pH

Maximální ponor v kapalině o hustotě 1 000 kg.m-3....... 10 m

Maximální nátok na sání u varianty SJ............................. 10 m

Původní elektrický kabel nesmí přijít do styku s vodami obsahujícími oleje a uhlovodíky.







Ponorná kalová čerpadla řady GFHU jsou odstředivá, jednostupňová, spirální, s uzavřeným jednolopatkovým oběžným kolem o velké průchodnosti. Elektromotor tvoří s čerpadlem jeden celek. Mezi hydraulickou částí a elektromotorem je vana s náplní oleje, která je utěsněná speciální dvojitou mechanickou ucpávkou.



Trojfázový asynchronní elektromotor na střídavý proud je dokonale vodotěsný pro práci pod vodou. Vodotěsnost zajišťuje hermetické utěsnění přívodního kabelu ve zvlášť upravené vývodce. Ve vinutí motoru jsou zabudovány hlídače teploty, které při překročení dovolené teploty vinutí rozpínají ovládací okruh stykače a chrání motor před poškozením. Rotor je uložen ve valivých ložiskách, mazaných tukem.



Ucpávka proti vniknutí vody z hydraulické části je elektromotor bezpečně chráněn hřídelovým těsněním, které tvoří speciální dvojitá mechanická ucpávka s těsnícími kroužky z tvrdokovu. Mechanická ucpávka má stálý uzávěr a mazání z olejové vany.



Materiál je volen se zřetelem na charakter čerpaného média, příznivou hmotnost a životnost soustrojí. Těleso statoru elektromotoru je z hliníko-křemíkové slitiny. Hřídel a důležité spojovací šrouby přicházející do styku s čerpanou kapalinou jsou z korozivzdorné oceli. Oběžné kolo je z otěruvzdorné oceli, odolávající ve značné míře korozi. Spirála čerpadla a stojan se sacím kolenem (varianta „SJ") jsou z šedé litiny.



K spínání a jištění elektromotoru čerpadla je nutné vhodné elektrické spínací a jistící zařízení. Proti nadproudu musí být čerpadlo jištěno zařízením s třídou spouštění 10,20. Dále je nutno jej jistit proti zkratu a do ovládacího obvodu musí být zapojena teplotní bimetalová čidla.
