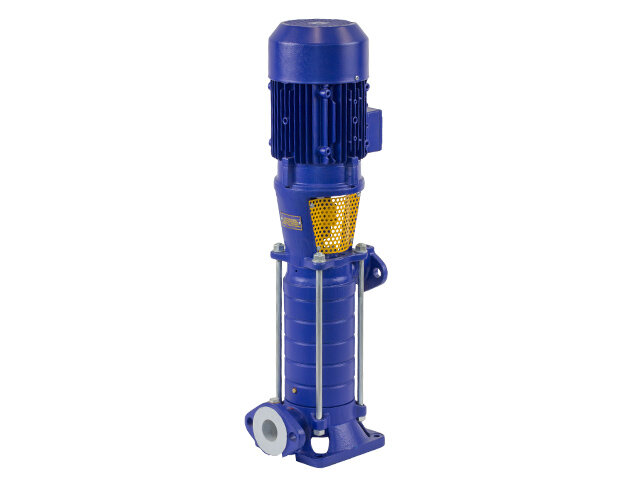

ČERPADLO SIGMA 32-CVXV-100-6-11-LN s motorem 5,5 kW
ČERPADLO SIGMA 32-CVXV-100-6-11-LN s motorem 5,5 kW
Odstředivé čerpadlo s motorem k čerpání čisté vody bez mechanických příměsí.
Výrobce | SIGMA PUMPY |
Kód výrobce | CVXV-01354 |
Katalogové číslo | CVXV-01354 |
EAN | 9999999999999 |
Hmotnost položky | 87,5 kg |
Záruka | 24 měsíců |
Záruka IČO | 12 měsíců |
Není skladem
84110,00 Kč (vč DPH)
Parametry produktu
Výtlak (m) | 130,00 |
Průtok (l/s) | 2,30 |
Ostatní | Odstředivé, radiální článkové čerpadlo ve vertikálním provedení. |
Výkon (kW) | 5,50 |
Max. otáčky (rpm) | 2900 |
Materiálové provedení | litina, ocel |
Ucpávka | provazcová |
Počet stupňů | 11 |
Čerpadla typu 32-CVXV jsou určena k dopravě čisté, pitné, popřípadě užitkové vody bez mechanických přimísenin. Při čerpání znečištěné kapaliny je nutno počítat s kratší životností mechanické ucpávky. Charakteristické je použití čerpadel ve vodárenství, jak pro hlavní nebo pomocné čerpací stanice, tak pro zesilovací stanice ke zvýšení tlaku ve vodovodních sítích, v průmyslu, energetice a zemědělství pro zásobování objektů pitnou a užitkovou vodou.
Hlavní předností čerpadel CVXV je:
- vysoká provozní spolehlivost
- jednoduchá konstrukce
- snadná obsluha a údržba
- rovnoměrné krytí pracovních oblastí
- stabilní charakteristika
- malé stavební rozměry
- nízká hmotnost
- široká unifikace dílců
- použití mechanické ucpávky
Čerpadla jsou konstruována jako odstředivá, s radiálními koly,
Článková s osou čerpadla uspořádanou vertikálně. Čerpadla jsou pravotočivá při pohledu ze strany pohonu, pohon je na výtlačné straně čerpadla. Čerpadla sestávají z rotoru a statoru s ložisky a mechanickou ucpávkou.
Rotor čerpadla sestává z hřídele, na kterém jsou umístěna oběžná kola a mechanická ucpávka. Celek je stažen maticí. Oběžná kola jsou opatřena oboustrannými těsnícími kruhy a vyrovnávacími otvory k částečnému vyrovnání hydraulické osové síly. Rotor je pečlivě dynamicky vyvážen, takže zaručuje klidný chod stroje.
Stator čerpadla sestává z jednotlivých rozvaděčů a převaděčů opatřených plochým těsněním, staženým mezi sacím a spojovacím tělesem stahovacími šrouby a maticemi tak, že tvoří jeden celek. Výtlačné těleso je konstrukčně přizpůsobeno monoblokové konstrukci čerpadla.
Elektromotor je přírubový, normální sériové výroby. Čerpadlo je spojeno elektromotorem pomocí spojovacího tělesa v monoblok. Přenášení výkonu motoru na čerpadlo je provedeno pružnou spojkou. Tato konstrukce umožňuje snadnou demontáž čerpadla nebo elektromotoru a při montáži zaručuje snadné dodržení nutné souososti bez náročného vyrovnání.
Ložisko sací strany čerpadla je kluzké, mazané čerpanou kapalinou. Valivé, nechlazené samomazné ložisko výtlačné strany |e kuličkové, jednořadé, u vícestupňového čerpadla je pak použito kuličkové, dvouřadé s kosoúhlým stykem. Valivé ložisko je uloženo v ložiskovém prostoru spojovacího tělesa.
Polohu sacího a výtlačného hrdla lze libovolně volit po 90°. Pro samočinnou vodárnu s hlubokosacím zařízením D-35-LUTO je čerpadlo 32-CVXV-5°-003 konstrukčně upraveno tak, že ve třetím stupni čerpadla je zabudován rozvaděč s hrdlem pro připojení výtlačného potrubí vodárny.
