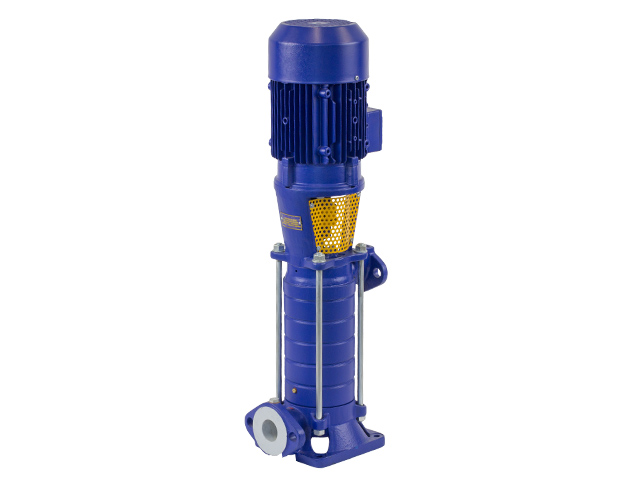

ČERPADLO 32-CVXV-100-6-4-LN s motorem 1,5 kW

Čerpadla typu 32-CVXV jsou určena k dopravě čisté, pitné, popřípadě užitkové vody bez mechanických přimísenin. Při čerpání znečištěné kapaliny je nutno počítat s kratší životností mechanické ucpávky. Charakteristické je použití čerpadel ve vodárenství, jak pro hlavní nebo pomocné čerpací stanice, tak pro zesilovací stanice ke zvýšení tlaku ve vodovodních sítích, v průmyslu, energetice a zemědělství pro zásobování objektů pitnou a užitkovou vodou.

Hlavní předností čerpadel CVXV je:

Čerpadla jsou konstruována jako odstředivá, s radiálními koly,

Článková s osou čerpadla uspořádanou vertikálně. Čerpadla jsou pravotočivá při pohledu ze strany pohonu, pohon je na výtlačné straně čerpadla. Čerpadla sestávají z rotoru a statoru s ložisky a mechanickou ucpávkou.

Rotor čerpadla sestává z hřídele, na kterém jsou umístěna oběžná kola a mechanická ucpávka. Celek je stažen maticí. Oběžná kola jsou opatřena oboustrannými těsnícími kruhy a vyrovnávacími otvory k částečnému vyrovnání hydraulické osové síly. Rotor je pečlivě dynamicky vyvážen, takže zaručuje klidný chod stroje.

Stator čerpadla sestává z jednotlivých rozvaděčů a převaděčů opatřených plochým těsněním, staženým mezi sacím a spojovacím tělesem stahovacími šrouby a maticemi tak, že tvoří jeden celek. Výtlačné těleso je konstrukčně přizpůsobeno monoblokové konstrukci čerpadla.

Elektromotor je přírubový, normální sériové výroby. Čerpadlo je spojeno elektromotorem pomocí spojovacího tělesa v monoblok. Přenášení výkonu motoru na čerpadlo je provedeno pružnou spojkou. Tato konstrukce umožňuje snadnou demontáž čerpadla nebo elektromotoru a při montáži zaručuje snadné dodržení nutné souososti bez náročného vyrovnání.



Ložisko sací strany čerpadla je kluzké, mazané čerpanou kapalinou. Valivé, nechlazené samomazné ložisko výtlačné strany |e kuličkové, jednořadé, u vícestupňového čerpadla je pak použito kuličkové, dvouřadé s kosoúhlým stykem. Valivé ložisko je uloženo v ložiskovém prostoru spojovacího tělesa.

Polohu sacího a výtlačného hrdla lze libovolně volit po 90°. Pro samočinnou vodárnu s hlubokosacím zařízením D-35-LUTO je čerpadlo 32-CVXV-5°-003 konstrukčně upraveno tak, že ve třetím stupni čerpadla je zabudován rozvaděč s hrdlem pro připojení výtlačného potrubí vodárny.
